Rayonnage push-back

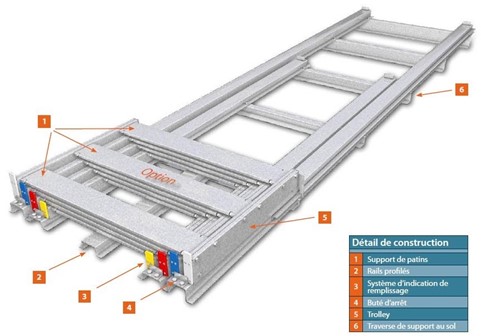

CARACTERISTIQUES DU PUSH-BACK TROLLEY
Le Système Trolley Push- back est un système de convoyeur sur rail compact combinant efficacité et fiabilité. Sa robuste construction sans soudure permet une fabrication à base de tôle pré-galvanisée évitant ainsi l’utilisation de peinture.
La pente de seulement 2,5 % nécessaire au fonctionnement (retour palette) du système, permet de réduire la pression exercée sur les palettes pendant le chargement. Tout en permettant un retour aisé des charges en position de chargement/déchargement.
Fonctionnement :
Les chariots (trolley) se déplacent sur des rails métalliques dont la dimension varie selon le nombre de chariots avec une pente d’environ 2,5 %. La conception des chariots permet un rattrapage de cette pente permettant ainsi de déposer la charge sur un plan horizontale. Lorsqu’un convoyeur est vide tous les chariots se trouvent positionnés l’un au-dessus de l’autre (principe des tables gigogne), côté chargement face à l’opérateur.

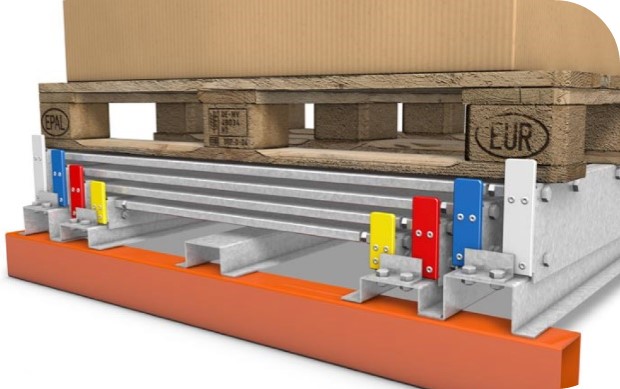

POSE SUR LISSES BOITIER ET/OU FIXATION AU SOL.

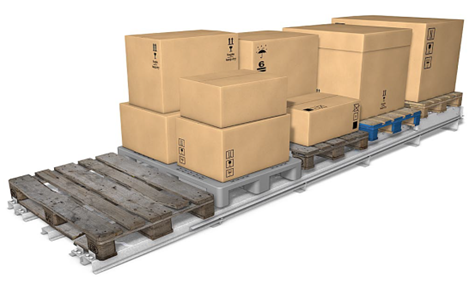

Lors du chargement, la première palette est positionnée sur le chariot le plus haut. La 2ème palette pousse sur les repères de couleur du premier chariot et est déposée sur le 2ème chariot. (libéré le 2ème chariot est prêt à recevoir la 2ème palette) ainsi de suite jusqu’à la dernière palette qui est déposée directement sur les rails fixes du convoyeur, prête à être déchargée.
POSE SUR LISSES CORNIERE
Le déchargement s’effectue dans l’ordre inverse du chargement. L’inclinaison des rails fait que les chariots trolley reviennent automatiquement par gravité en position de déchargement.
La solution optimale pour le stockage transversal des palettes
Des rayonnages existants peuvent être rééquipés de ce système. Le système convient également parfaitement pour le domaine de la congélation. Une application particulièrement intéressante est l’équipement de rayonnages d’accumulation existants. Chaque niveau peut alors recevoir une référence différente. Le trolley push back permet d’éviter l’introduction des charriots à l’intérieur des racks diminuant les temps d’utilisation et augmentant l’efficacité et la sécurité de la zone de stockage.
- Adaptation aisée dans les rayonnages à palettes standard et des racks à accumulation existants.
- Transports en long ou en travers possibles.
- Haute densité de stockage.
- Stockage en milieu basse température possible (option suivant température).
- Utilisation fiable car indépendant du type et de la qualité des palettes utilisés.
- Des palettes de différentes qualités et des conteneurs métalliques peuvent être stockés ensemble sur un même convoyeur.
- Indication des niveaux chargés par des plaques peintes de différentes couleurs.
- Matériel en acier galvanisé économique grâce à l’absence de soudure.
- Les tiroirs ne sont pas connectés entre eux ce qui permet des surcharges.
- Installation facile.

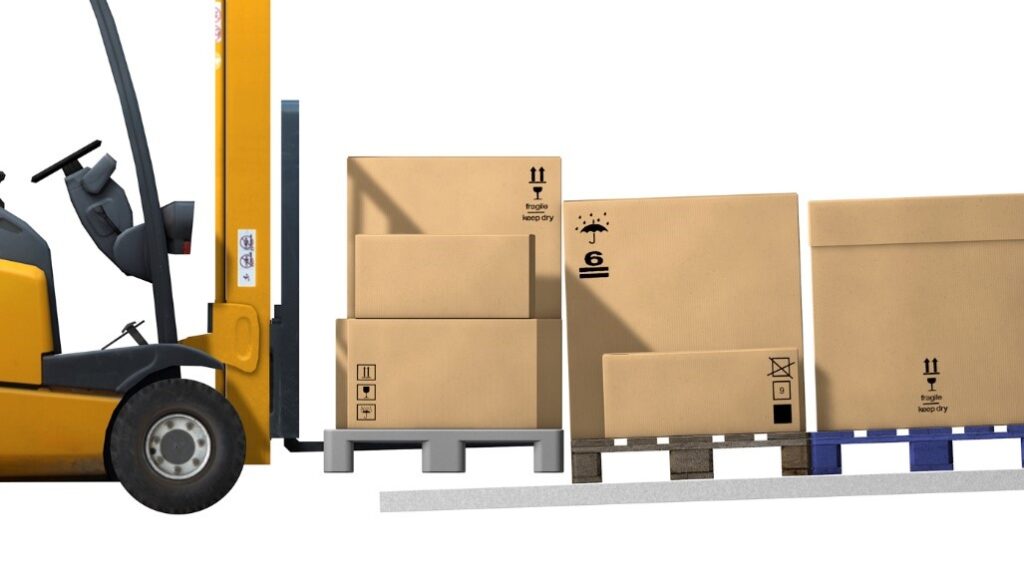

PUSH-BACK TROLLEY HORIZONTAL (pour palettes perdues ou marchandises sensibles)
La transmission des forces est transmise directement au chariot (trolley) et sauvegarde la marchandise.
Avec le Système Push Back Trolley, les palettes sont introduites horizontalement sans inclinaison du mât. Les produits se trouvent en horizontal et ne peuvent être détériorés ou déséquilibrés par la transmission des forces car la force de poussée horizontale reste faible.

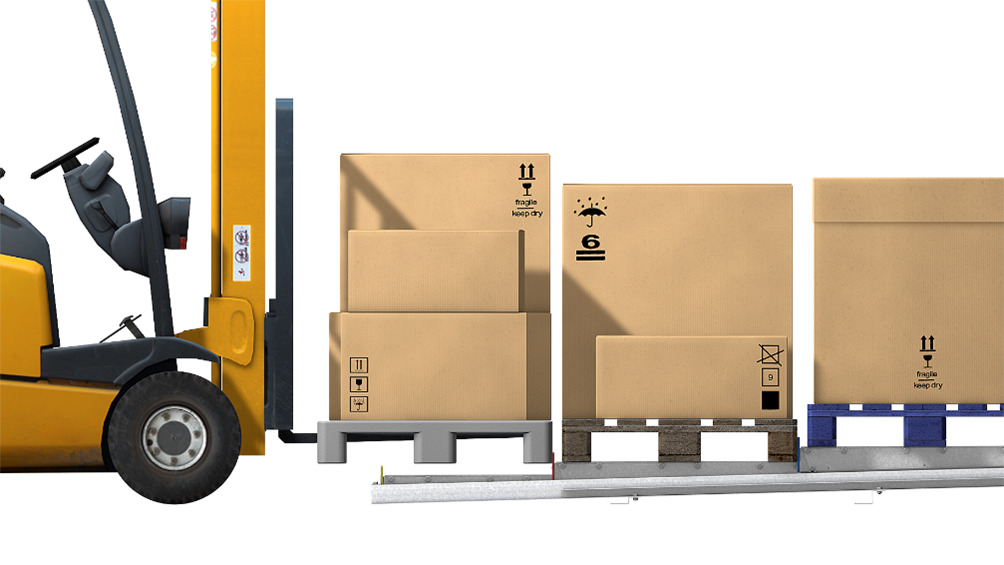

PUSH-BACK TROLLEY NON HORIZONTAL (pour palettes Europe uniquement)
Possibilité de transmission nuisible des forces de poussée sur la marchandise à stocker.
Les palettes butent les unes contre les autres lors du stockage. Ceci est dû à la position inclinée des palettes.
